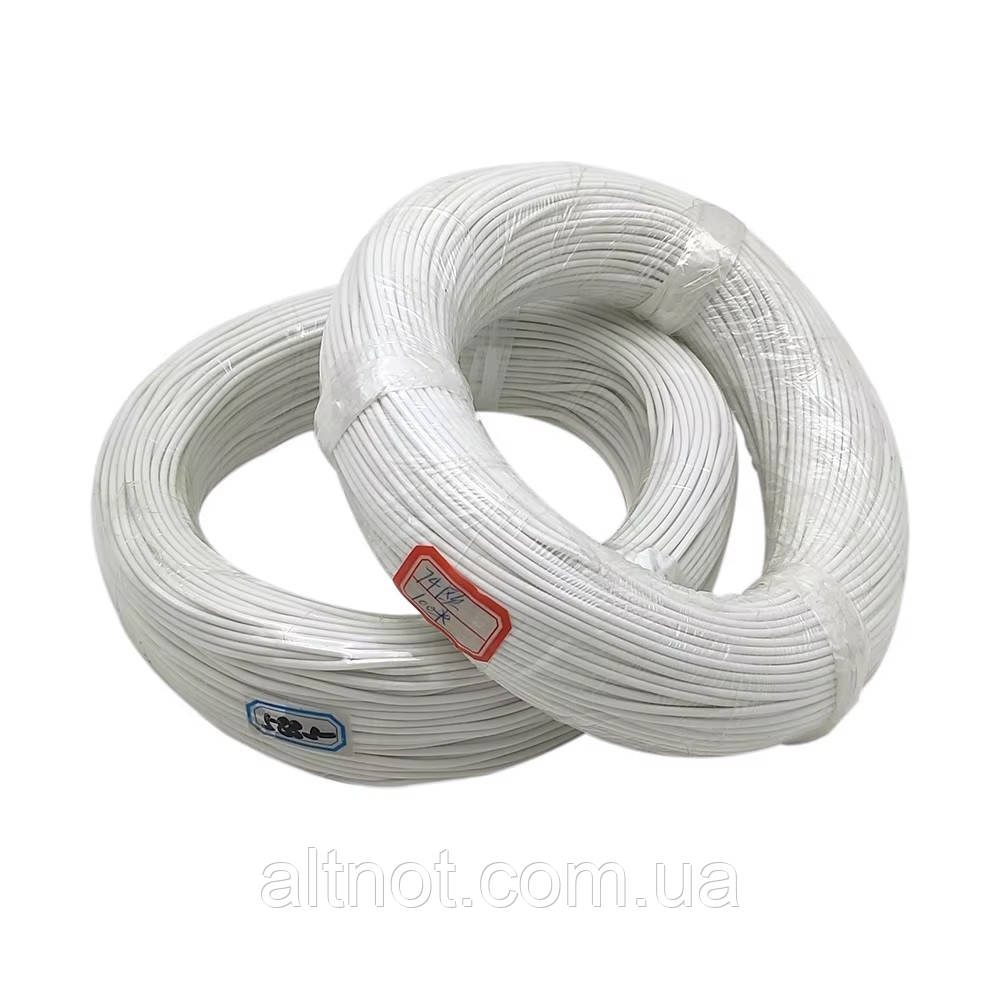

Низьковольтний, низькоомний 5÷48 В. 5,0 Ом/м. гріючий кабель в силіконовій ізоляції

Низьковольтний, низькоомний – DIY нагрівальний кабель в  силіконовій ізоляції для побутового та промислового застосування з напругою джерела живлення від 5В до 48В.

Кабель може поставлятися з опором: 0,6; 1; 2; 5;10 Ом/м.

 DIY кабель забезпечує високу потужність і температуру при низькій напрузі.

 Загальні характеристики продукту та опис:

1. Матеріал нагрівального дроту: константан, марганцево-мідний сплав, цинково-біла мідь, нікель-хромовий сплав або мідно-нікелевий сплав тощо.

2. Структура нагрівального дроту: силіконовий одножильний спіральний нагрівальний провід.

3. Процес внутрішнього намотування нагрівального дроту: нагрівальний провід обертається навколо скловолокна.

4. Стандарти випробувань продукції: стандарти UL758 для нагрівальних дротів.

5. Випробування на вигин виробу: 5000 разів і більше, без відхилень (випробування відповідно до стандартів UL, IEC) 6. Випробування намотування виробу: більше 25 000 разів, жодних відхилень (випробування відповідно до стандартів UL, IEC)

Технічні характеристики:

Опір кабелю – 5,0 Ом/м;

Робоча температура – до 200ºС;

Напруга живлення - 5 В, 12 В, 24 В, 36 В, 48 Ст.;

Максимально допустима потужність на 1 метр - 20 Вт;

Матеріал нагрівального елементу - цинк-нікелевий сплав, мідний константан;

Температура нагріву кабелю приблизно дорівнює:

Потужність = 5 Вт / м, температура близько 30 ~ 40ºС;

Потужність = 10Вт / м, температура близько 40 ~ 50 ºС;

Потужність = 15 Вт / м, температура близько 50 ~ 60ºС;

Потужність = 20Вт / м, температура близько 60 ~ 70 ºС;

Примітка: Значення температури наведено для довідки і буде змінюватися в залежності від умов застосування кабелю і температури навколишнього середовища.

Опис:

           Низьковольтний нагрівальний (гріючий) кабель виробляється із спеціального сплаву, який при зміні температури практично не змінює свій опір (зі збільшенням температури на 50ºС опір кабелю збільшується менше ніж на 1,0%). Нагрівальний елемент (провід) поміщений в силіконову ізолюючу оболонку з максимально выдерживаемой температурою до 200ºС.

Кабель розрахований на застосування з низьким ( безпечною) напругою = 5 В, 12 В, 24 В, 36 В, 48 Ст. і широко використовується для обігріву автомобільних сидінь і керма, підігріву та сушки взуття, в електричних ковдрах, сушарки для рушників, массажерах, електричних поясу для схуднення, килимках для домашніх тварин, електричної теплої одежі, для обігріву вікон, захисту від заморожування труб, інкубаторах для домашніх та декоративних птахів, у медичному обладнанні і т. п.

Розрахунок потужності нагрівача:

Потужність нагрівача (відрізка кабелю) Р (ват) буде залежати від:

- Опору кабелю – R (Ом)

- Довжини відрізка – L (метр)

- Напруги – U (вольт)

P=U2/Rзаг. Rзаг = Rодного метра * Lдовжину

Потужність = Напруга * Напруга / (Опір * Довжина)

Наприклад:

Використовуючи 2 метри кабелю з опором 0,3 Ом/м і напряженим 5 В, потужність становить:

Р= 5В * 5В / 2 метра * 0,3 Ом = 25В/0,6 Ом = 41,6 Вт.

При використанні 4-метрового кабелю 1,4 Ом на 12 В потужність дорівнює:

Р= 12В * 12В / 4 метри * 1,4 Ом = 144В/5,6 Ом = 25,7 Вт.

При використанні 5-метрового кабелю 5,0 Го на 24 потужність дорівнює:

Р= 24В * 24В / 5 метрів * 5,0 Ом = 576 В/ 25 Ом = 23 Вт
