Карбоновий кабель 12-K, модернізований R-33Ом/м., d-3,0 мм. нагрівач у силіконовій ізоляції.
17 ₴/пог.м
- Немає в наявності
Модернізований нагрівальний карбоновий (вуглецевий) кабель 12-К в силіконовій ізоляції, повний зовнішній діаметр 2,3 мм, опір 33 Ом/м. пог.

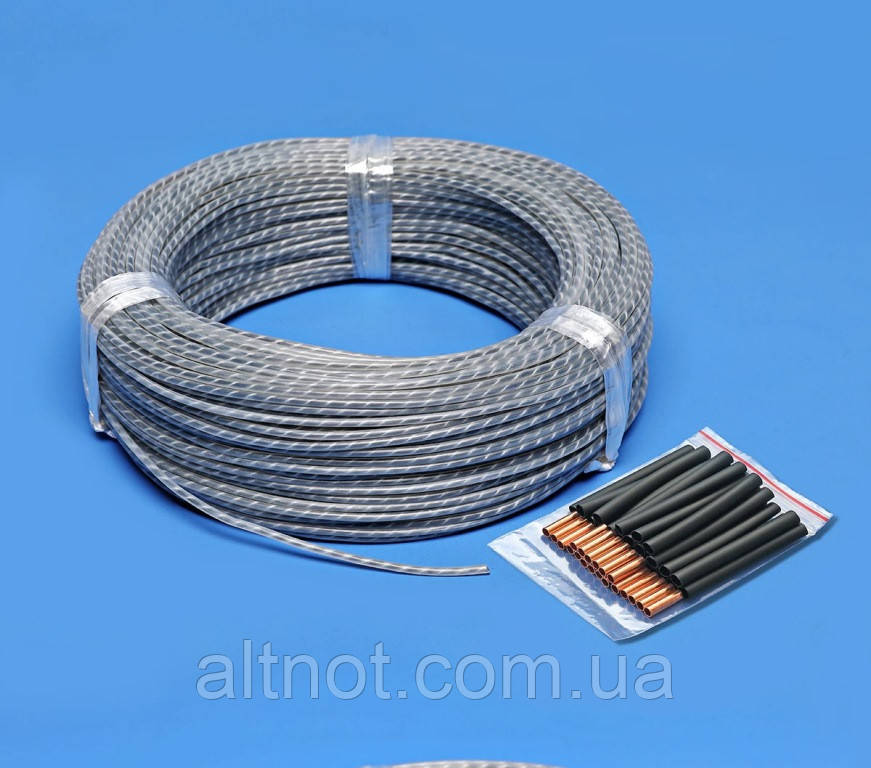

КОМПЛЕКТ ПОСТАВКИ:
-Карбоновий кабель 12-К (вказаною в замовленні довжини);
-Монтажні комплекти для переходу на електрокабель
(1 монтажний комплект №1 на кожні 10 метрів кабелю).
В карбоновому нагрівають кабелі в якості провідника застосована струмопровідна жила з вуглецевого волокнистого матеріалу, з ізоляцією з селіконового каучуку (силіконова гума (Rou Руан) - 200°С максимальна температура нагріву). Для посилення міцності застосовується арміруюча нитка.
Вуглецеве волокно — матеріал, що складається з тонких ниток діаметром від 5 до 15 мкм, утворених переважно атомами вуглецю. Атоми вуглецю з'єднані в мікроскопічні кристали, вирівняні паралельно один одному. Вирівнювання кристалів надає волокну велику міцність на розтяг. Вуглецеві волокна характеризуються високою силою натягу, низькою питомою вагою, низьким коефіцієнтом температурного розширення і хімічною інертністю.
Нитка вуглецевого волокна має дуже високі властивості міцності. При всій своїй еластичності, шнур вуглецевого волокна практично неможливо розтягнути або порвати. Так само його не можна спалити, вуглецеве волокно не перегорає. Володіє високою морозостійкістю. Що стосується економії електроенергії то, на сьогоднішній день, економічніші і надійніші вуглецевого волокна матеріалів немає. Вуглецеве волокно не має інерційністю, воно миттєво нагрівається при подачі на нього електроенергії і також миттєво охолоджується при відключенні електроенергії. Ще один важливий факт те, що нитка вуглецевого волокна сумісна у роботі з усіма існуючими терморегуляторами.
Особливості застосування:
Вуглецевий кабель в ізоляції з силіконової гуми розрахований на максимальну потужність 25Вт/м., гранична температура нагрівання 180°С. Рекомендована мінімальна довжина кабелю підключається до мережі 220В. -10м.
Розглянемо 2 приклад розрахунку потужності відрізка карбонового кабелю.
P=UxI або P= U2/R
(«Потужність» = «Напруга» х «Силу струму»,
при цьому «Сила струму» = «Напруга» / «Опір»)
Приклад 1: вуглецевий кабель 12К довжиною 10 м, опір 33 Ом/м.
220 × 220 В/(10 м X 33 Ом) = 150 Вт.
Приклад 2: вуглецевий кабель 12К довжиною 15 м, опір 33 Ом/м.
220 × 220 В/(15 м X 33 Ом) = 100 Вт
Таким чином, бачимо, що при зменшенні довжини відбувається збільшення потужності і відповідно навпаки. Кабель довжиною 12,5 м. споживає потужність ≈ 118Вт. , нагрівається до температури 60÷70°С. Найбільш оптимальною є довжина 10÷15м, що дозволить кабелю прослужити не менше 100000 годин без будь-яких змін фізичних властивостей.
На фотографіях №5 і №6 показана температура нагріву кабелю довжиною 9,5 м., намотаного, з різним кроком укладання, на картонну трубу, (замір проводився при температурі в приміщенні = 25°С)
Область застосування:
Вуглецевий кабель знаходить саме широке застосування в побуті. Кабель використовується при монтажі систем опалення (теплі підлоги, теплі стіни), застосовується для обігріву трубопроводів і водостоків. Може бути використаний при виготовленні настінних інфрачервоних обігрівачів. Відмінно зарекомендував себе як нагрівальний елемент в інкубаторах яєць, брудерах, сушильних шафах.
Технічні характеристики:
Тестове напруга на пробій ізоляції: 3000 В
Струм витоку: 0.05 mA/м
Опір ізоляції: ≥ 0,5 МОм.
Продукт може витримувати потужність: 25 Вт/м
Номінальна напруга: до 300 В
Повний зовнішній діаметр: 2,3 мм
Допуск на діаметр: 0.2 мм
Інфрачервоні хвилі: 8÷18 мкм.
Опір провідника: 33 Ом/м±10%
Колір ізоляції: прозорий
Довжина: на замовлення ( рекомендації не менше 10 м)
Основні | |
---|---|
Країна виробник | Китай |
