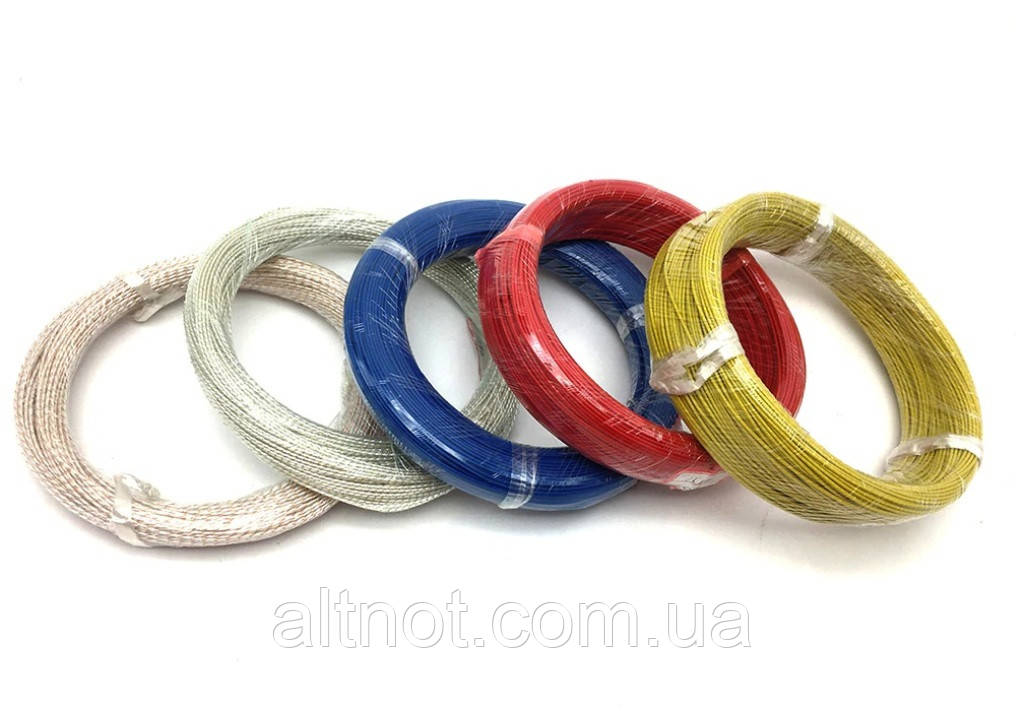

Низьковольтний, низькоомний 5÷48 В. 3.0 Ом/м. гріючий кабель DIY – нагрівач.

Низьковольтний, низькоомний – DIY нагрівальний кабель для побутового та промислового застосування з напругою джерела живлення від 5В до 48В.

Кабель може поставлятися з опором: 0,3; 1; 1,4; 3; 5; 8; 10 Ом/м.

DIY кабель забезпечує високу потужність і температуру при низькій напрузі.

Основні характеристики:

Опір кабелю – 3,0 Ом/м;

Робоча температура – до 250ºС;

Напруга живлення - 5 В, 12 В, 24 В, 36 В, 48 Ст.;

Максимально допустима потужність на 1 метр - 20 Вт;

Матеріал нагрівального елементу - цинк-нікелевий сплав, мідний константан;

Матеріал ізоляції – фторопласт (PTFE, тефлон);

Армуючий елемент – скловолоконні;нитки;

Зовнішній діаметр кабелю – 1,4 -1,8 мм;

Колір ізоляції – червоний.

Температура нагріву кабелю приблизно дорівнює:

Потужність = 5 Вт / м, температура близько 30 ~ 40ºС;

Потужність = 10Вт / м, температура близько 40 ~ 50 ºС;

Потужність = 15 Вт / м, температура близько 50 ~ 60ºС;

Потужність = 20Вт / м, температура близько 60 ~ 70 ºС;

Примітка: Значення температури наведено для довідки і буде змінюватися в залежності від умов застосування кабелю і температури навколишнього середовища.

Опис:

           Низьковольтний нагрівальний (гріючий) кабель виробляється із спеціального сплаву, який при зміні температури практично не змінює свій опір (зі збільшенням температури на 50ºС опір кабелю збільшується менше ніж на 1,0%). Нагрівальний елемент (провід) поміщений в тефлонову (фторопластову) ізолюючу оболонку з максимально выдерживаемой температурою до 250ºС, не піддається впливу кислот і лугів, стійкий до старіння і до високовольтної дуги.

Кабель розрахований на застосування з низьким ( безпечною) напругою = 5 В, 12 В, 24 В, 36 В, 48 Ст. і широко використовується для обігріву автомобільних сидінь і керма, підігріву та сушки взуття, в електричних ковдрах, сушарки для рушників, массажерах, електричних поясу для схуднення, килимках для домашніх тварин, електричної теплої одежі, для обігріву вікон, захисту від заморожування труб, інкубаторах для домашніх та декоративних птахів, у медичному обладнанні і т. п.

Розрахунок потужності нагрівача:

Потужність нагрівача (відрізка кабелю) Р (ват) буде залежати від:

- Сопротивления кабеля – R (Ом)

- Длины отрезка – L (метр)

- Напряжения – U (вольт)

P=U²/Rобщ.  Rобщ = Rодного метра *  Lдлину

Мощность = Напряжение * Напряжение / (Сопротивление * Длина)

Например:

Используя  2 метра кабеля с сопротивлением 0,3 Ом/м и напряженим 5 В, мощность составляет:

Р= 5В * 5В / 2 метра * 0,3 Ом = 25В/0,6 Ом = 41,6 Вт.

При использовании 4-метрового кабеля 1,4 Ом на 12 В мощность равна:

Р= 12В * 12В / 4 метра * 1,4 Ом = 144В/5,6 Ом = 25,7 Вт.

При использовании 5-метрового кабеля 5,0 Ом на 24 В мощность равна:

Р= 24В * 24В / 5 метров * 5,0 Ом = 576 В/ 25 Ом = 23 Вт
